Diagramme d’Ishikawa (5M) : Comprendre les Causes des Problèmes en Entreprise

Sommaire

0 0 votes
Évaluation de l'article

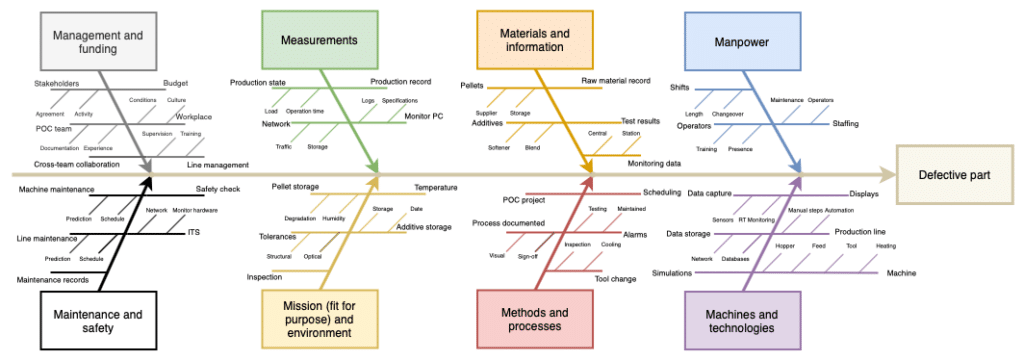

Le diagramme d’Ishikawa, également connu sous le nom de diagramme en arêtes de poisson ou diagramme des causes et effets, est un outil graphique essentiel dans le domaine de la gestion de la qualité. Créé par Kaoru Ishikawa dans les années 1960, il permet d’identifier, d’explorer et de représenter visuellement les causes d’un problème spécifique. Cet outil est particulièrement apprécié pour sa structure méthodique qui facilite l’analyse des processus de production et de gestion des organisations.

Diagramme d'Ishikawa (5M) : Comprendre les Causes des Problèmes en Entreprise

Les cinq « M » du diagramme d’Ishikawa, correspondant à Matière, Méthode, Main-d’œuvre, Milieu et Matériel, représentent les cinq catégories traditionnelles de causes potentielles pouvant contribuer à un effet ou à un problème observé. En analysant minutieusement chacun de ces aspects, les entreprises et les équipes sont mieux à même de déceler l’origine de leurs problèmes de qualité, de performance ou organisationnels. Cette démarche systématique contribue à une meilleure compréhension des défis à relever et à une prise de décision fondée sur des données concrètes.

L’avantage du diagramme d’Ishikawa réside dans sa capacité à décomposer de manière exhaustive les facteurs contribuant à un effet indésirable, permettant ainsi de cibler les actions correctives les plus pertinentes. Son utilisation, répandue dans divers secteurs d’activités, allant de la fabrication à l’éducation, en passant par la santé, en fait un outil universel pour la résolution de problèmes. Il sert non seulement à identifier les causes profondes des problèmes existants, mais aussi à anticiper les obstacles potentiels lors de la mise en oeuvre de nouveaux projets ou processus.

La Méthodologie d’Ishikawa

Diagramme d'Ishikawa (5M) : Comprendre les Causes des Problèmes en Entreprise

Le Diagramme d’Ishikawa, également connu sous le nom de diagramme en arêtes de poisson, offre une méthode systématique pour examiner et résoudre les problèmes de qualité dans la gestion de projet.

Définition et Origines

La méthode Ishikawa a été développée par Kaoru Ishikawa dans les années 1960. Cet outil visuel aide à identifier les causes premières des problèmes. Le diagramme ressemble à un squelette de poisson, d’où son nom alternatif. Les raisons possibles d’un problème de qualité sont classées sous diverses catégories, qui sont représentées par les « arêtes ».

Les 5M du Modèle d’Ishikawa

La méthode Ishikawa identifie cinq catégories principales, souvent appelées les 5M, dans lesquelles les causes potentielles de défauts sont classées. Ces catégories sont:

  • Moyens : se rapporte aux ressources financières disponibles pour exécuter un projet
  • Matériel : comprend l’équipement, les outils et les infrastructures utilisés.
  • Main d’œuvre : implique les compétences, les connaissances et l’organisation du personnel.
  • Matières : concerne les matériaux et les informations nécessaires à la production.
  • Milieu : se réfère à l’environnement de travail et aux influences externes.

Chaque « M » sert de point de départ pour explorer les causes sous-jacentes des problèmes de qualité, et sont placés perpendiculairement à l’arête centrale du diagramme.

L’Application dans la Gestion de Projet

Dans la gestion de projet, la méthode Ishikawa est un outil essentiel pour identifier les causes profondes des problèmes de qualité. Par son application, les équipes de projet peuvent systématiquement examiner chaque aspect des 5M, facilitant la compréhension et la résolution des problèmes. Cette méthodologie structure le processus de réflexion et aide à focaliser les efforts sur les causes premières plutôt que sur les symptômes.

Identification des Causes

Diagramme d'Ishikawa (5M) : Comprendre les Causes des Problèmes en Entreprise

La section suivante met en exergue les méthodologies utilisées pour identifier les causes potentielles d’un problème dans le cadre d’une analyse avec le diagramme d’Ishikawa.

Techniques de Brainstorming

Le brainstorming constitue une étape cruciale dans l’identification des causes. Elle consiste en une session collective où chaque participant est invité à exprimer librement ses idées sans jugement, en se concentrant sur la quantité plutôt que sur la qualité. Cette technique vise à dresser une liste exhaustive de causes potentielles qui pourraient expliquer l’énoncé de problème. La participation active de personnes de différents départements assure une variété de perspectives et une meilleure couverture des branches du diagramme.

Catégorisation des Causes

Une fois que les idées de brainstorming sont collectées, elles sont triées et regroupées en familles de causes, habituellement représentées par les 5M : Matière (Matériaux), Main-d’œuvre (Personnel), Milieu (Environnement), Méthode (Processus) et Matériel (Équipement). Cette hiérarchisation permet de structurer le diagramme et de clarifier les relations entre les causes et leurs effets.

  • Matière : Qualité des matériaux, provenance, etc.
  • Main-d’œuvre : Compétences, formation, communication.
  • Milieu : Conditions de travail, climat organisationnel.
  • Méthode : Procédures, instructions, conformité.
  • Matériel : État, maintenance, adaptation aux besoins.

Analyse des Causes Racine

L’analyse des causes racine a pour objectif de déterminer la ou les causes primordiales qui entraînent les effets observés. Cette analyse est souvent réalisée à l’aide de techniques complémentaires comme les « 5 Pourquoi » pour approfondir chaque cause potentielle. Il s’agit d’identifier les causes profondes afin de pouvoir les adresser de manière ciblée. Ceci évite le traitement de symptômes superficiels qui pourraient masquer des problématiques plus importantes.

Élaboration et Interprétation du Diagramme

Diagramme d'Ishikawa (5M) : Comprendre les Causes des Problèmes en Entreprise

Le diagramme d’Ishikawa, également appelé diagramme en arêtes de poisson ou 5M, est un outil visuel servant à identifier les causes d’un problème spécifique. C’est une étape cruciale dans le processus de gestion de la qualité et d’établissement d’un plan d’action efficace.

Construction du Diagramme

La construction du diagramme d’Ishikawa débute par la délimitation du problème en tête du « poisson ». Chaque « arête » représente une catégorie de causes potentielles. Ces catégories comprennent matériaux, matériel, main d’œuvre, méthodes, et milieu ou environnement. Pour chacune, les équipes impliquées identifient des facteurs spécifiques, tels que la qualité des matériaux ou la compétence des ressources humaines.

  • Matériaux : Liste les problèmes liés aux matières premières.
  • Main d’œuvre (Ressources Humaines) : Identifie les erreurs humaines ou les besoins en formation.
  • Méthodes : Analyse les procédures de maintenance et de communication.
  • Matériel (Équipements) : Examine l’état et l’efficacité des outils et machines.
  • Milieu : S’intéresse aux influences extérieures, comme les conditions de travail.

Ces informations sont structurées de manière à faciliter l’analyse causale.

Interprétation Visuelle et Structuration

L’interprétation d’un diagramme d’Ishikawa repose sur l’examen visuel de la structure créée. Elle permet de mettre en évidence les relations entre différentes causes et leur impact sur le problème étudié. En observant l’agencement des informations, les équipes peuvent détecter les domaines clés nécessitant des améliorations.

  • Reconnaître les patterns de causes fréquentes ou majeures.
  • Évaluer l’efficacité de la communication entre les différents départements.
  • Déterminer si les problèmes de matériaux ou d’équipements sont systémiques ou isolés.

Cette structuration éclaire la voie vers un plan d’action, avec des mesures correctives ciblant les causes profondes identifiées.

Utilisation Pratique du Diagramme d’Ishikawa

An Ishikawa diagram being used for practical application, with tools and materials laid out on a work surface

Le Diagramme d’Ishikawa, également connu comme le diagramme de causes et effets, sert à identifier systématiquement les causes potentielles d’un problème spécifique. Cet outil est particulièrement efficace pour la synthèse des facteurs influant sur la qualité des processus.

Résolution de Problèmes

Dans la résolution de problèmes, le diagramme d’Ishikawa aide à structurer la démarche analytique. Les étapes comprennent:

  1. Identification du problème: Définition claire et chiffrée de l’objectif à atteindre ou du dysfonctionnement à corriger.
  2. Construction du diagramme:
    • Intitulé du problème placé à la tête du diagramme.
    • Axes reliés à l’intitulé, représentant les catégories de causes, souvent classifiées selon les 5M (Matière, Méthode, Milieu, Matériel, Main-d’oeuvre).
    • Identification des causes par brainstorming et réparties sur les différents axes.
  3. Analyse des causes: Exploration de chaque branche pour identifier les leviers d’action.

L’utilisation du diagramme favorise la détection des sources de variabilité et de non-conformité, permettant d’aboutir à une stratégie de résolution étayée.

Prise de Décision et Actions Correctives

Le diagramme de causes et effets est un outil décisif pour la prise de décision. Au fur et à mesure de son élaboration, les acteurs peuvent s’appuyer sur les données chiffrées pour choisir les actions correctives. Les étapes impliquent :

  • Priorisation des causes: Sélection des causes les plus significatives ayant l’impact le plus fort sur le problème.
  • Plan d’actions: Définition des actions correctives ciblées, avec des échéances et responsabilités clairement établies.

L’élaboration d’un diagramme d’Ishikawa permet de transformer l’analyse en un plan d’actions concret visant à supprimer ou réduire les effets du problème identifié.

Cas d’Études et Ressources Supplémentaires

Cette section s’articule autour d’exemples concrets démontrant l’efficacité du diagramme d’Ishikawa dans le monde de l’entreprise et présente également des outils logiciels adaptés pour sa conception et son analyse.

Exemples Réels d’Application

Dans le secteur de la gestion des ressources humaines, Emma Guignard a réussi à identifier un dysfonctionnement majeur dans le processus de recrutement de son entreprise. À l’aide d’un diagramme d’Ishikawa, elle a pu catégoriser les causes potentielles et établir un plan d’action ciblé, aboutissant à une amélioration notable de l’acquisition des talents et à une réduction du taux de roulement du personnel.

Une autre entreprise a utilisé le modèle Ishikawa pour analyser la baisse de trafic sur son site web. L’étude a révélé que c’était l’absence d’optimisation pour les mobiles qui contribuait significativement à l’effet observé, permettant ainsi à l’entreprise de prioriser des actions correctives stratégiques pour regagner sa place dans la concurrence numérique.

Outils et Logiciels Pertinents

Lucidchart est un outil visuel de collaboration en ligne qui permet aux entreprises de créer des diagrammes d’Ishikawa dans un navigateur web. Il offre aux équipes la capacité de collaborer en temps réel, consolidant ainsi la communication et l’innovation dans la recherche de solutions aux problèmes complexes.

Un autre logiciel populaire est MindMeister, qui sert à créer des cartes mentales et peut être efficacement détourné pour élaborer des diagrammes de cause à effet. Les fonctionnalités de ce logiciel encouragent les experts en management et gestion à traduire des concepts abstraits en modèles visuels clairs et structurés, favorisant une meilleure compréhension des problématiques au sein des organisations.
